Verkehrstechnische Ausrüstungen wie Strassenbeleuchtungen und Lichtsignalanlagen tragen einen wesentlichen Teil zu einem sicheren und funktionstüchtigen Strassennetz bei.
Auf dieser Seite

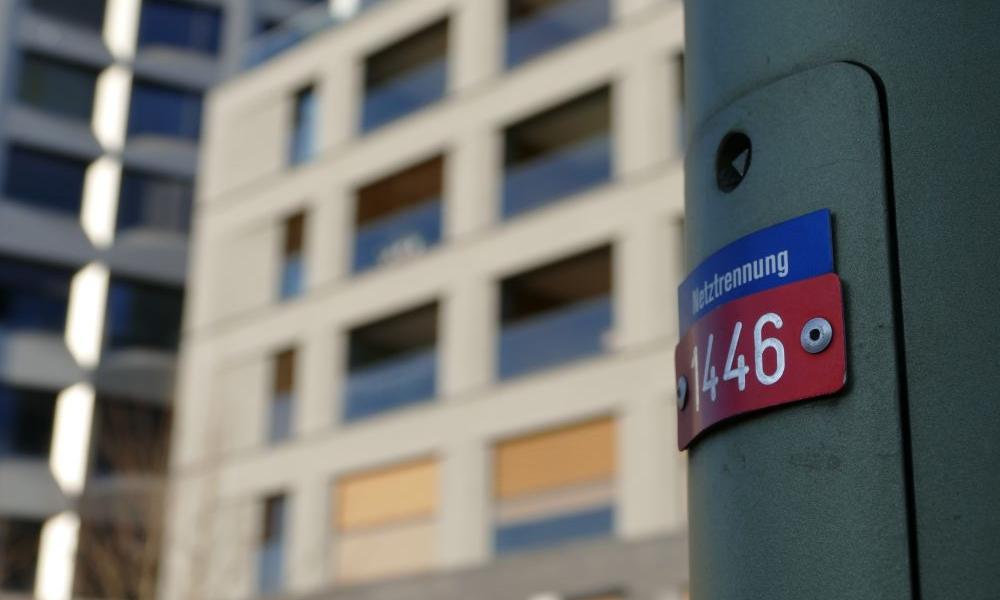

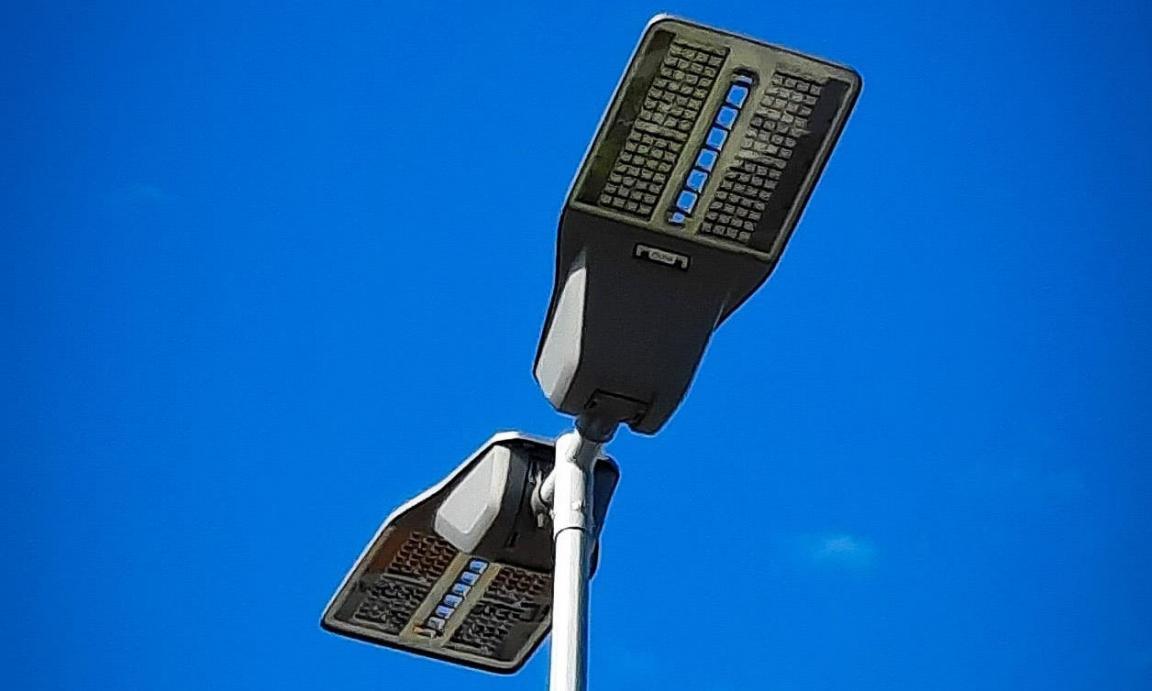

Strassenbeleuchtung
Strassenbeleuchtungen werden vor allem dort eingesetzt, wo Fussgänger und der motorisierte Verkehr häufig miteinander in Kontakt kommen. Ziel ist, ein frühzeitiges Erkennen der Verkehrsteilnehmenden zu ermöglichen.
Das Inventar der Strassenbeleuchtung an Staatsstrassen im Kanton Zürich umfasst rund 23'000 Leuchten. Die Planung und Realisation von Beleuchtungsprojekten wird normgerecht und nach jeweils neuestem Stand der Technik ausgeführt und ist als integraler Bestandteil von Tiefbauprojekten ein längerer Prozess.
Ferner gilt es, die Beleuchtungsdatenbank zu pflegen. Sie ist die Grundlage für die Rückvergütung an die Gemeinden von Energie- und Unterhaltskosten der Beleuchtungen an Staatsstrassen.
Dokumente Strassenbeleuchtung
Ein wichtiges Dokument in diesem Themenbereich ist das Beleuchtungsreglement der Baudirektion. Dieses legt die allgemeinen und technischen Grundlagen für die öffentliche Beleuchtung bei Staatsstrassen fest (mit Ausnahme der Städte Zürich und Winterthur).
Das Reglement sieht den Betrieb der Strassenbeleuchtung auf Staatsstrassen ab der Abenddämmerung bis 24 Uhr und ab 5 Uhr bis zur Morgendämmerung zulasten des Kantons vor. Die Gemeinden können selbstständig entscheiden, ob sie die Beleuchtungsdauer verkürzen oder auf ihre eigenen Kosten verlängern wollen.
Die vorgeschriebenen Mindestleuchtzeiten (Abenddämmerung bis 23.00 Uhr / ab 5.30 Uhr bis Morgendämmerung) und die Richtlinien der Schweizer Licht Gesellschaft (SLG) sind einzuhalten. Im Übrigen sind die Gemeinden frei, zu welchen Zeiten sie das Gemeindestrassennetz beleuchten.
Verwenden Sie die Akkordeon-Bedienelemente, um die Sichtbarkeit der jeweiligen Panels (unterhalb der Bedienelemente) umzuschalten.
- Download Beleuchtungsreglement (Jan 17) PDF | 22 Seiten | Deutsch | 1 MB
- Download Anhang 1: Tarifblatt (Feb 24) PDF | 2 Seiten | Deutsch | 149 KB
- Download Anhang 2: Messprotokoll DOCX | Deutsch | 414 KB
- Download Anhang 3: Prüfprotokoll XLSX | Deutsch | 382 KB
- Download Anhang 4: Installation an Kandelabern PDF | 3 Seiten | Deutsch | 762 KB
- Download Anhang 5: Gesuch Spezialbeleuchtungen DOCX | Deutsch | 100 KB
- Download Anhang 6: Budgeterhebungsblatt XLSX | Deutsch | 350 KB
Innovationen/Technik
Verwenden Sie die Akkordeon-Bedienelemente, um die Sichtbarkeit der jeweiligen Panels (unterhalb der Bedienelemente) umzuschalten.
Im Jahr 2009 hat das Tiefbauamt die erste LED-Strecke mit 13 Leuchten in Rüschlikon an der Eggstrasse erstellt. Seither werden jedes Jahr im Zusammenhang mit Strassenbauarbeiten oder mit dem Erreichen der Leuchten-Lebensdauer energieeffiziente LED-Leuchten mit einer Lichtfarbe von 3’000 Kelvin eingesetzt.
Die heutige LED-Technik und die normierte ZHAGA-Schnittstelle machen es möglich, die Beleuchtung projektspezifisch und verkehrsabhängig abzusenken. Dabei gilt es zu beachten, dass bei Fussgängerquerungen (Streifen und Querungshilfen) die Normwerte der Beleuchtung gemäss SLG eingehalten werden.

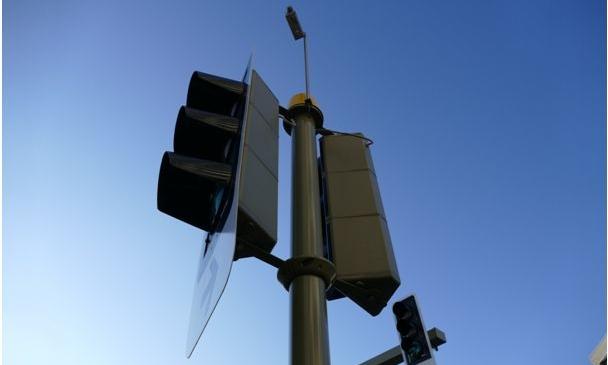

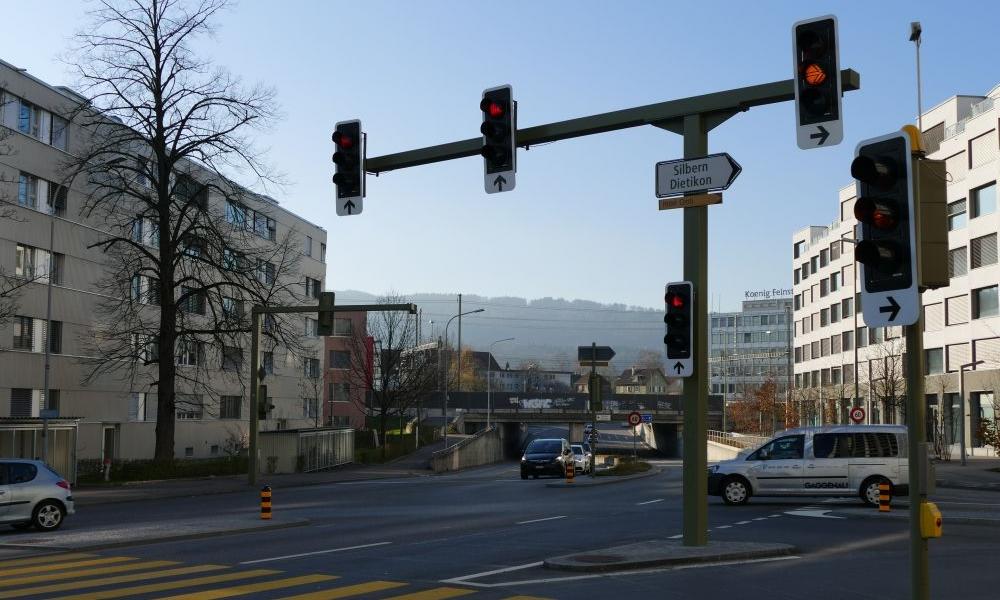

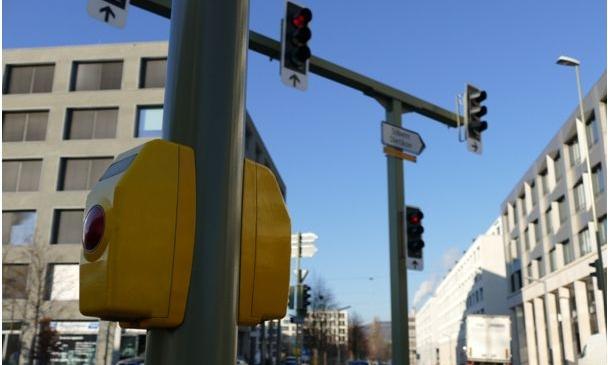

Lichtsignalanlagen
Lichtsignalanlagen dienen hauptsächlich der Verkehrssicherheit, der Verkehrsbeeinflussung sowie der Bevorzugung des öffentlichen Verkehrs.
Das Inventar der Lichtsignalanlagen an Staatsstrassen im Kanton Zürich umfasst ca. 335 Lichtsignalanlagen.
Zur Steuerung und Überwachung sind sämtliche Lichtsignalanlagen an einen Gebietsrechner angeschlossen. Von diesen gibt es im Kanton Zürich sechs Stück. Über diese Rechner können aktuelle Betriebszustände und Störungen wie defekte Signalgeber oder Sensoren abgefragt werden.
Bestehende Anlagen
An bestehenden Lichtsignalanlagen werden periodische Kontrollen der Steuerung und Sensoren sowie eine jährliche Reinigung der Signalgeber vorgenommen. Diese Massnahmen dienen einem möglichst störungsfreien Betrieb der Lichtsignalanlagen und somit einer maximalen Sicherheit im Strassenverkehr.
Eine umfassende Instandhaltung bestehender Lichtsignalanlagen muss nach ca. 20 Jahren Betriebszeit erfolgen. Die Arbeiten umfassen den Ersatz der Steuerung, der Ampelanlage, der Leuchtmittel sowie sämtlicher Sensoren und dauern ca. zwei bis drei Wochen. An Stahlbauten wird gleichzeitig der Korrosionsschutz erneuert sowie ein neuer Deckanstrich angebracht.
Kabelanlagen und Stahlbauten erreichen eine Lebensdauer von mindestens 40 Jahren. Vor Beginn einer Instandhaltung wird ermittelt, welche Anlageteile (Kabel, Stahlbau) aufgrund ihres schlechten Zustandes ersetzt werden müssen.
Neue Anlagen
Neue Lichtsignalanlagen unterliegen einer umfassenden Planung. Meist werden sie im Zusammenhang mit Anpassungen am Strassennetz oder aufgrund der Aufhebung eines bestehenden Unfallschwerpunktes realisiert. Die Gestaltung einer Lichtsignalanlage liegt in der Verantwortung der Kantonspolizei Zürich und wird durch diese genehmigt. Die Projektumsetzung liegt dann beim Tiefbauamt. Die Arbeiten ab Projektstart bis zur Inbetriebnahme einer neuen Lichtsignalanlage können einige Zeit in Anspruch nehmen.
Innovationen/Technik
Verwenden Sie die Akkordeon-Bedienelemente, um die Sichtbarkeit der jeweiligen Panels (unterhalb der Bedienelemente) umzuschalten.
Seit ca. 2010 werden im Kanton Zürich an neuen oder zu erneuernden Lichtsignalanlagen ausschliesslich Leuchtmittel mit LED verwendet. Nebst deren geringerem Stromverbrauch und der längeren Lebensdauer ist weiter eine stark verbesserte Sichtbarkeit gewährleistet. Auch tritt bei LED-Leuchtmittel kein irritierendes Phantomlicht durch Sonneneinstrahlung in die jeweiligen Ampeln mehr auf. Durch die positiven Eigenschaften der LED-Signalgeber wird eine erhebliche Verbesserung der Verkehrssicherheit erreicht.
Bei den Berechnungen der Programme wird oft zwischen Morgen-/Tages-/Abendverkehr sowie einem allfälligen Shoppingverkehr (Samstag) unterschieden. Die so ermittelten Programme der Lichtsignalanlagen werden im laufenden Betrieb von Verkehrsrechnern automatisch angesteuert. Die Auswahl basiert auf Ist-Zustands Verkehrszahlen und oder in Kombination mit Zeitvorgaben (Schaltuhr).
Als Grundlage zur Berechnung einer optimalen Verkehrssteuerung dienen aktuelle Verkehrszahlen vom Perimeter sowie die zu erwartende Verkehrszunahme in den Folgejahren.
Der Kanton Zürich testet die Selbst-Steuerung als neues Steuerungsverfahren für Lichtsignalanlagen. Die Resultate des zweiten Testbetriebs in Wetzikon finden Sie im nachfolgenden Dokument.
Verwenden Sie die Akkordeon-Bedienelemente, um die Sichtbarkeit der jeweiligen Panels (unterhalb der Bedienelemente) umzuschalten.
- Download Wegleitung Lichtsignalanlagen (Jan 24) PDF | 74 Seiten | Deutsch | 1 MB
- Download Anhang Wegleitung Lichtsignalanlagen (Jan 24) PDF | 33 Seiten | Deutsch | 4 MB
- Download Vereinbarung Lichtsignalanlagen (Jan 15) PDF | 2 Seiten | Deutsch | 124 KB
- Download Korrosionsschutzspezifikation Signalmasten Erstschutz (Jun 19) PDF | 15 Seiten | Deutsch | 707 KB
- Download Korrosionsschutzspezifikation Signalmasten Teilerneuerung (Aug 16) PDF | 11 Seiten | Deutsch | 250 KB
- Download Protokoll Inbetriebnahme Lichtsignalanlage DOCX | Deutsch | 86 KB
- Download Protokoll Werkprüfung Lichtsignalanlage DOCX | Deutsch | 86 KB

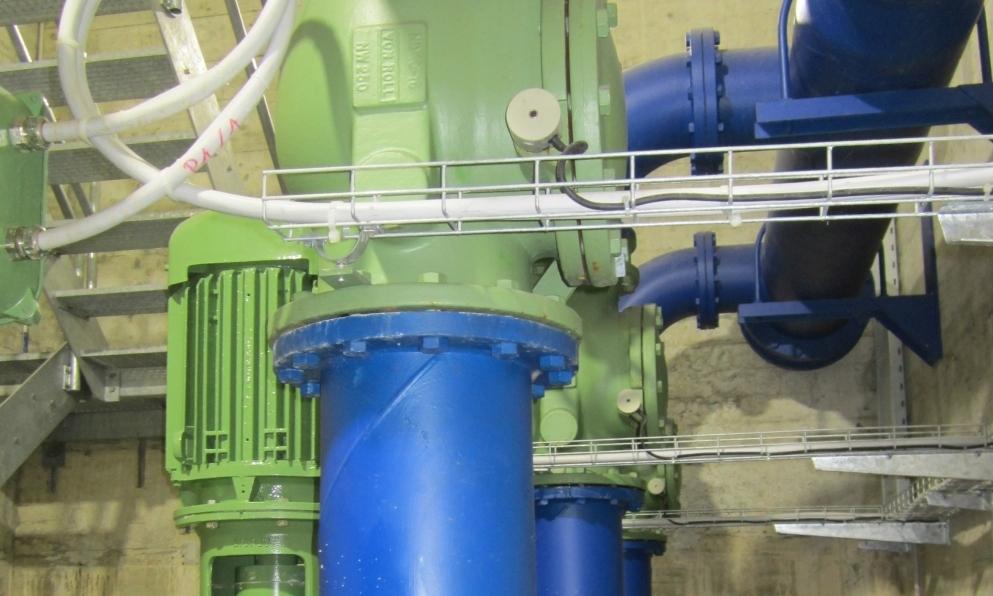

Pumpwerke
Pumpwerke befinden sich in Personen-, Fahrrad- und Strassenunterführungen. Sie fördern das Meteorwasser (Regen) auf ein höheres Niveau. Somit wird ein Abfluss in die Kanalisation oder in ein Wasseraufbereitungsbecken ermöglicht. Lassen es die bestehenden Bauwerke zu, werden immer mindestens 2 Pumpen eingesetzt, um auch grosse Wassermengen bei starken Gewittern zu bewältigen. Auch kann die Zuverlässigkeit erhöht werden, da bei einem Defekt einer Pumpe die zweite Pumpe ein normales Regenereignis problemlos bewältigen kann.
Das Inventar umfasst ca. 35 Pumpwerke, welche zur Überwachung an einen Gebietsrechner angeschlossen sind. Über den Rechner können aktuelle Betriebszustände wie auch Störungsmeldungen eingesehen werden.
Verwenden Sie die Akkordeon-Bedienelemente, um die Sichtbarkeit der jeweiligen Panels (unterhalb der Bedienelemente) umzuschalten.
Unter nachfolgendem Link finden Sie in einem passwortgeschützten Bereich sämtliche relevanten Projekt- und Betriebsdokumente aus dem Themenfeld Verkehrstechnik (unter anderem zum Thema Pumpwerke).

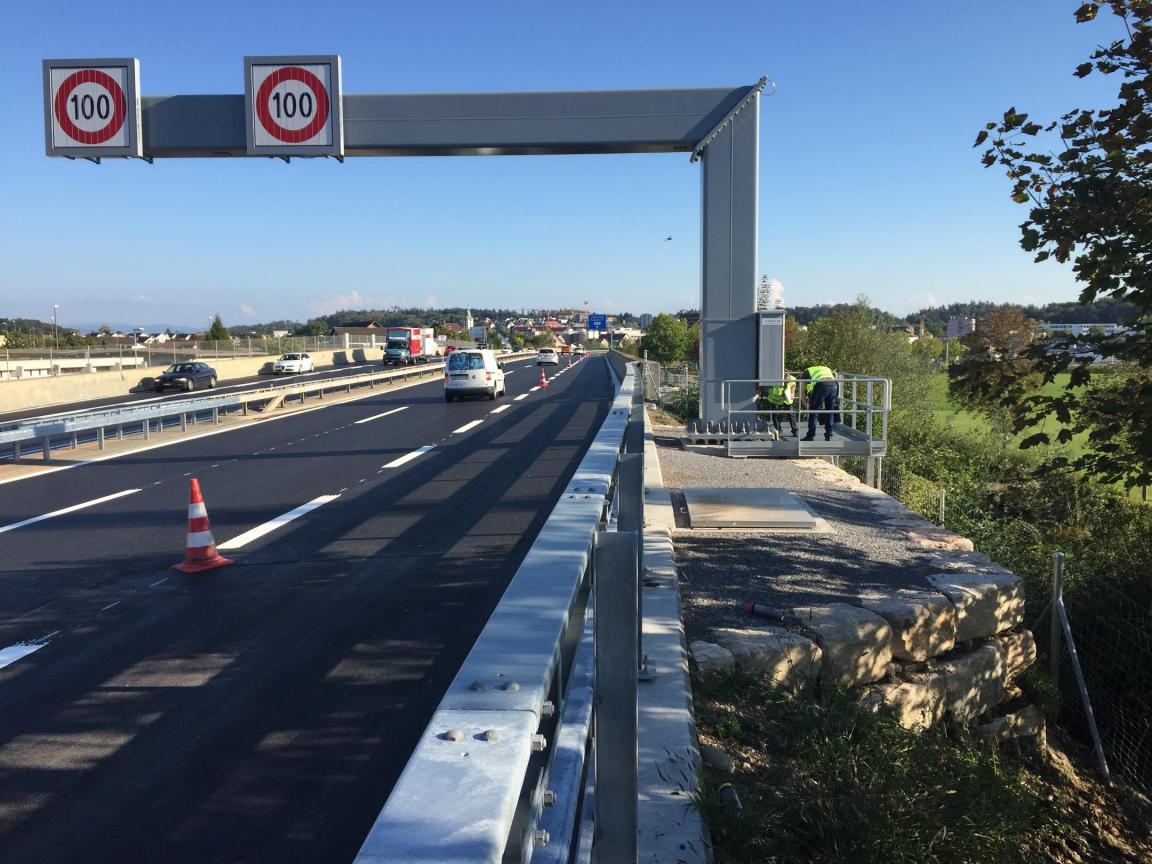

Hochleistungsstrassen
Für einen sicheren Verkehrsfluss auf kantonalen Hochleistungsstrassen kommen diverse Betriebs- und Sicherheitsausrüstungen (BSA) zum Einsatz. Dies integral über alle BSA-Fachbereiche und -Ebenen wie Steuerungszentralen, Lüftungen, Beleuchtungen, Wechselsignale für Geschwindigkeiten und Gefahren,
Verkehrskameras, Notrufsäulen, Strassenwetterstationen bis zum Gebiets-/Bereichsrechner.
Die BSA-Anlagen werden zur Überwachung an einen Gebiets-/Bereichsrechner angeschlossen. Über den Rechner können aktuelle Betriebszustände wie auch
Störungsmeldungen eingesehen und gesteuert werden.
Verwenden Sie die Akkordeon-Bedienelemente, um die Sichtbarkeit der jeweiligen Panels (unterhalb der Bedienelemente) umzuschalten.
Unter nachfolgendem Link finden Sie in einem passwortgeschützten Bereich sämtliche relevanten Projekt- und Betriebsdokumente aus dem Themenfeld Verkehrstechnik (unter anderem zum Thema Hochleistungsstrassen).
Ergänzende Anmerkung: Die Umsetzung von BSA-Anlagen auf Hochleistungsstrassen richtet sich nach den Vorgaben des ASTRA sowie weiterführenden kantonale Vorgaben.
Verwenden Sie die Akkordeon-Bedienelemente, um die Sichtbarkeit der jeweiligen Panels (unterhalb der Bedienelemente) umzuschalten.
Unter nachfolgendem Link finden Sie in einem passwortgeschützten Bereich sämtliche relevanten Projekt- und Betriebsdokumente aus dem Themenfeld Verkehrstechnik (unter anderem zu den Themen Pumpwerke, Hochleistungsstrassen, Verkehrsdaten etc.).
Ergänzend dazu nachfolgend Dokumente zum direkten Download.
- Download Prüfprotokoll Rohranlagen DOCX | Deutsch | 478 KB
- Download Richtlinie Kabelrohranlagen (Jun 21) PDF | 16 Seiten | Deutsch | 697 KB
- Download Wegleitung Georeferenzierte Aufnahme BSA-Anlagen (Mär 22) PDF | 28 Seiten | Deutsch | 1 MB
- Download Merkblatt Layernamen (Mär 22) PDF | 1 Seiten | Deutsch | 420 KB
- Download Codeliste BSA-ZH (Mär 22) PDF | 1 Seiten | Deutsch | 30 KB
